GF 8 i GF 12 (AVM/MVM)

Ekonomiczna technologia cięcia i ukosowania rur firmy Orbitalum Tools! Cięcie rur w kilka sekund z zastosowaniem metody „cięcia planetarnego” z takich materiałów jak: stal wysokostopowa (stal nierdzewna), stal nisko-stopowa i niestopowa, tworzywa sztuczne , metale nieżelazne.

Dane techniczne

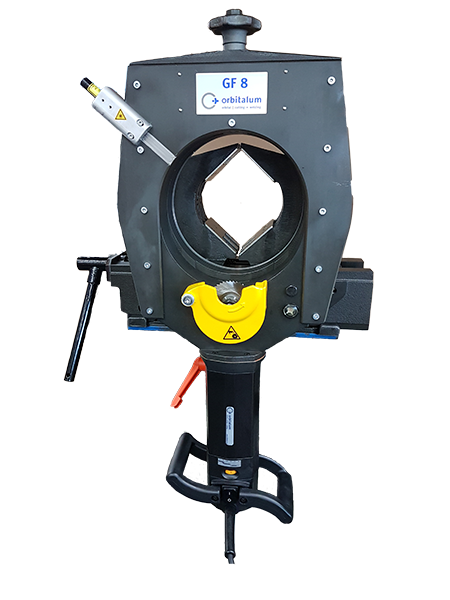

Zakres pracy GF 8 (AVM/MVM)

OD rury

114 - 230 mm

Grubość ścianki

2 - 10 mm

ID rury (dla piłki 63 mm)

137 mm

ID rury (dla piłki 68 mm)

132 mm

ID rury (dla piłki 80 mm)

120 mm

ID rury (dla piłki 100 mm)

100 mm

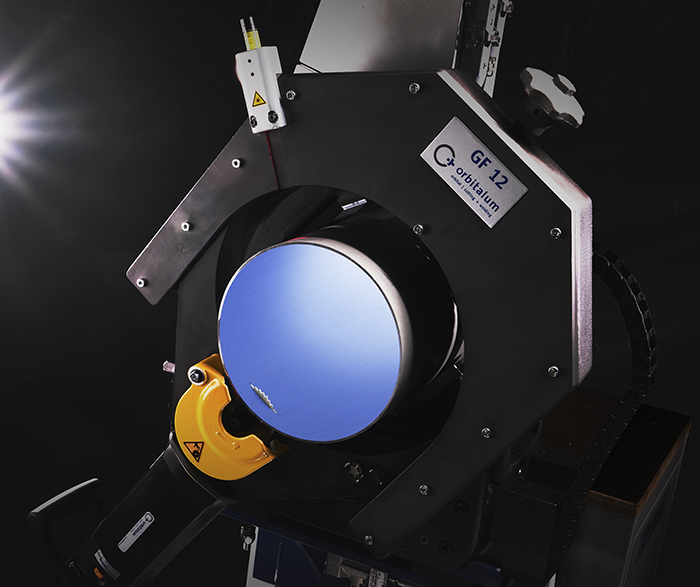

Zakres pracy GF 12 (AVM/MVM)

OD rury

154 - 325 mm

Grubość ścianki

2 - 10 mm

ID rury (dla piłki 63 mm)

190 mm

ID rury (dla piłki 68 mm)

185 mm

ID rury (dla piłki 80 mm)

173 mm

ID rury (dla piłki 100 mm)

153 mm

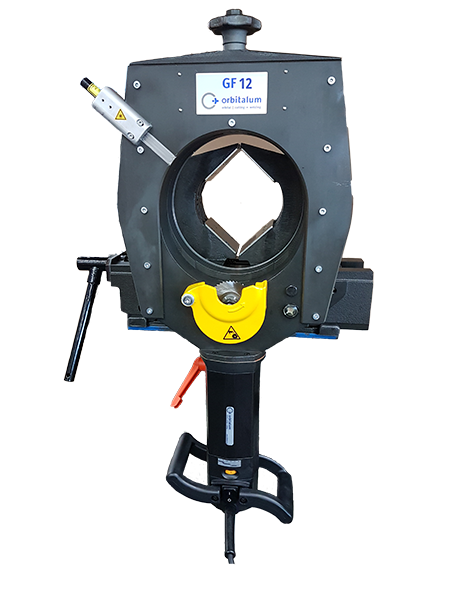

Przecinarka-do-rur-z-mozliwoscia-ukosowania-GF12-Orbitalum-Tools

Dodatkowe opcje wyposażenia

MODUŁ AVM / MODUŁ MVM

Maszyny GF mogą być dostarczone z modułem automatycznego obrotu AVM lub ręcznego MVM. Moduł AVM w sposób ciągły monitoruje prędkość cięcia zależnie od momentu obrotowego i ustawionych parametrów. Moduł MVM z przekładnią kołową i uchwytem realizuje obrót głowicy maszyny z tą samą prędkością i bez wysiłku. Korzyści stosowania modułów AVM / MVM - przedłużona żywotność narzędzi - zwiększona produktywność - płynna praca maszyny - spełnia wszystkie wymagania bezpieczeństwa i normy EN

MODUŁ AVM

MODUŁ MVM

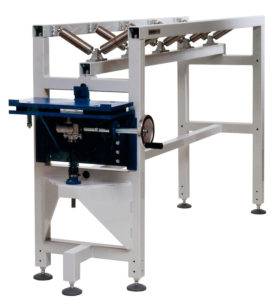

PODAJNIK DO RUR

Przystosowany do wszystkich maszyn GF, rynna wyposażona w ułożyskowane rolki ze stali kwasoodpornej, umożliwia łatwe wprowadzanie nawet bardzo ciężkiej rury do maszyny. Posiada ruchomą platformę do montażu maszyny i ustawienia jej odpowiednio do rury. Dla rur o średnicach: 16 – 325 mm, Maksymalny udźwig: 400 kg. Wymiary: 185 x 105 x 50 cm

Zalety GF 8 i GF 12 (AVM/MVM)

Precyzyjne cięcie

Prostopadłe cięcie bez deformacji materiału i bez powstawania zadziorów

Stabilne mocowanie

Wielopunktowy system mocowania zapewnia pewne trzymanie rury

Szybka obróbka

Cięcie na zimno realizowane w zaledwie kilka sekund

Idealne pod spawanie

Optymalne przygotowanie czoła rury do spawania orbitalnego

Mocna konstrukcja

Wytrzymała budowa i solidny napęd do intensywnej pracy

Automatyzacja procesu

Unikalny, zautomatyzowany proces cięcia orbitalnego zwiększa powtarzalność

Szybkie dopasowanie

Sprawna regulacja urządzenia do różnych średnic rur

Regulacja prędkości

Możliwość dopasowania prędkości cięcia do obrabianego materiału

KARTA TECHNICZNA PRODUKTU

Pobierz poniższą ulotkę lub skontaktuj się z nami, aby uzyskać szczegółowe informacje o produkcie.

Pobierz plik
