Nowoczesne metody zaślepiania rur w wymiennikach ciepła. Dlaczego technologia IPCO Plug wypiera tradycyjne kołki stożkowe?

Awarie wymienników ciepła, chłodnic powietrznych oraz kotłów to jedne z najbardziej kosztownych incydentów w przemyśle rafineryjnym, chemicznym i energetycznym. Każda nieszczelność rurki w dnie sitowym generuje ryzyko skażenia medium, spadku wydajności instalacji, a w skrajnych przypadkach – przymusowego i awaryjnego zatrzymania produkcji. Kluczowym wyzwaniem dla działów Utrzymania Ruchu jest czas reakcji oraz niezawodność zastosowanego rozwiązania.

Przez dziesięciolecia standardem były tradycyjne kołki stożkowe wbijane młotkiem lub pracochłonne spawanie nieszczelnych rur. Dziś jednak standardy bezpieczeństwa i efektywności ekonomicznej narzucają bezinwazyjne, mechaniczne systemy nowej generacji. Liderem w tej dziedzinie staje się technologia IPCO Plug, dostarczana przez wyspecjalizowanych dystrybutorów, takich jak firma Aconexim.

Tradycyjne metody zaślepiania rur i ich ukryte ryzyka

Zanim przyjrzymy się nowoczesnym alternatywom, warto przeanalizować, dlaczego dotychczasowe metody generują wysokie koszty długoterminowe.

Wbijane kołki stożkowe – ryzyko deformacji dna sitowego

Najprostsza metoda polega na wbiciu metalowego stożka w uszkodzoną rurę. Choć jest to rozwiązanie tanie na etapie zakupu materiału, niesie za sobą ogromne ryzyko technologiczne:

Deformacja sąsiednich rur: Siła uderzenia niezbędna do uszczelnienia kołka może wygiąć sąsiednie rurki w dnie sitowym, wywołując kolejne nieszczelności.

Wystrzeliwanie kołków: Pod wpływem cyklicznych zmian temperatur i wysokiego ciśnienia roboczego, nieprecyzyjnie wbity kołek może zostać „wystrzelony”, stwarzając bezpośrednie zagrożenie dla życia pracowników.

Zaślepianie metodą spawania – długi przestój i prace gorące

Spawanie rur w dnie sitowym gwarantuje wysoką szczelność, jednak proces ten jest logistycznym i ekonomicznym koszmarem:

Wykonanie spawania wymaga całkowitego opróżnienia, wychłodzenia i przedmuchania wymiennika pod tzw. „prace gorące”.

Wprowadzenie wysokiej temperatury indukuje naprężenia termiczne w strukturze metalu dna sitowego.

Konieczność przeprowadzenia kosztownych i czasochłonnych badań nieniszczących (NDT) spoin wydłuża czas trwania remontu o kolejne godziny lub dni.

Czym są kołki IPCO Plug i jak działają?

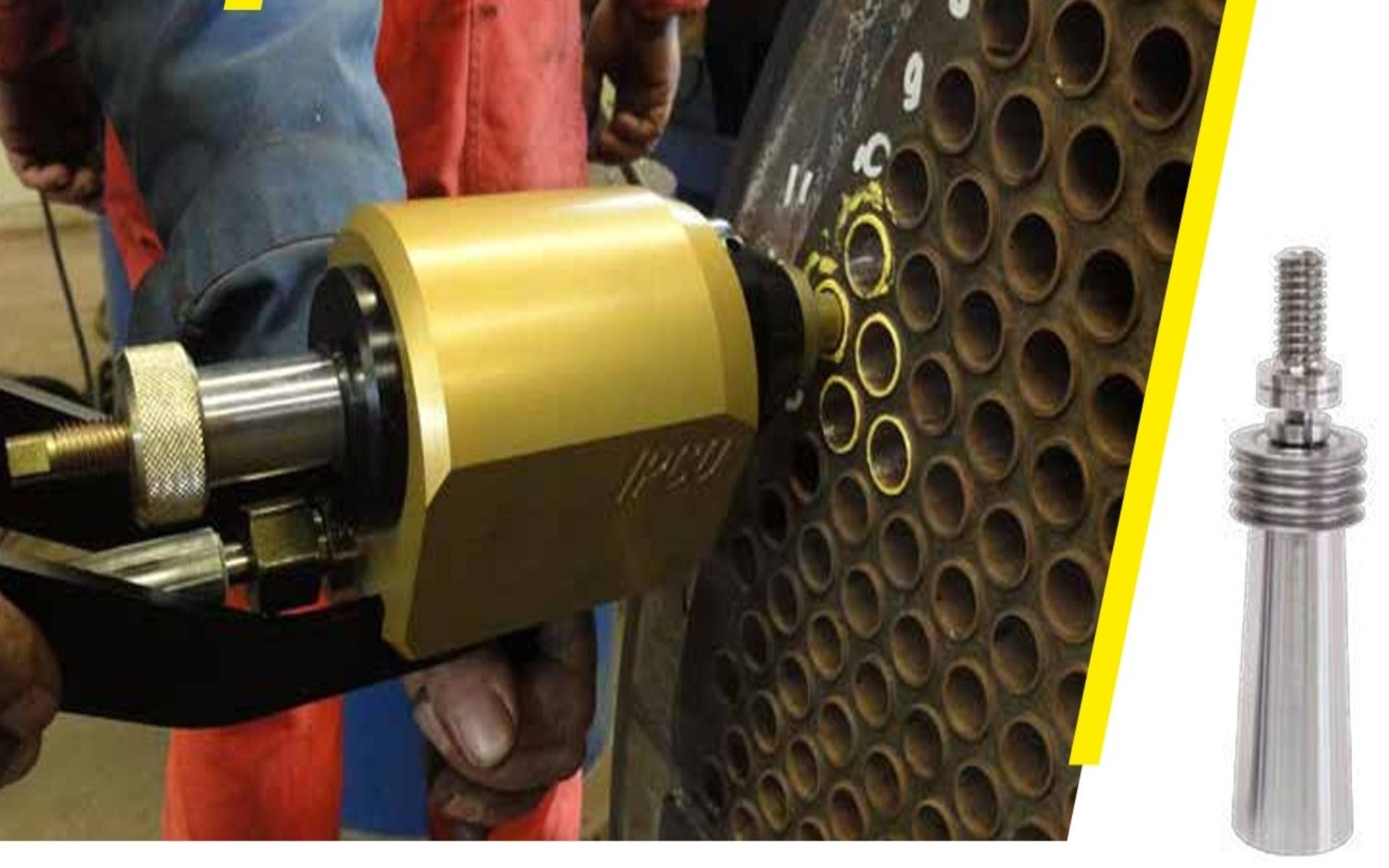

System IPCO Plug [ipcoplug.com] to zaawansowana technologicznie, mechaniczna zatyczka instalowana za pomocą kontrolowanej siły hydraulicznej. W przeciwieństwie do rozwiązań wbijanych, proces montażu opiera się na kontrolowanym zrywaniu trzpienia, zbliżonym zasadą działania do nitowania, lecz zaprojektowanym na ekstremalne obciążenia przemysłowe.

Podczas pracy dedykowanego narzędzia hydraulicznego, pierścienie uszczelniające kołka ulegają plastycznej deformacji, idealnie wpasowując się w mikroszczeliny i chropowatość wewnętrznej powierzchni rury. Zapewnia to całkowitą szczelność metal-metal, bez wprowadzania naprężeń w dno sitowe.

Przegląd systemów: IPCO Plug X4 oraz X1

W zależności od parametrów operacyjnych węzła cieplnego, inżynierowie mają do dyspozycji dwa główne warianty:

IPCO Plug X4: Uniwersalny model o szerokiej tolerancji średnic rur. Doskonale radzi sobie w większości standardowych aparatów procesowych, wytrzymując ciśnienia robocze do 175 bar.

IPCO Plug X1: Bezkompromisowe rozwiązanie do zadań specjalnych i ultrawysokich ciśnień. Wyposażony w system wielobarierowy (6 pierścieni), dedykowany do pracy w najcięższych warunkach petrochemicznych.

Kluczowe zalety wdrożenia technologii IPCO Plug

Wprowadzenie systemu mechanicznego zaślepiania rur niesie za sobą mierzalne korzyści operacyjne i finansowe:

Brak prac gorących i badań NDT: Montaż odbywa się w warunkach bezpiecznych, bez użycia ognia i bez konieczności prześwietlania spoin po montażu.

Błyskawiczna instalacja: Proces montażu jednej zatyczki trwa kilkadziesiąt sekund. Skraca to czas przestoju instalacji z kilkunastu godzin do kilkudziesięciu minut.

Bezpieczeństwo potwierdzone certyfikatami: System posiada pełną certyfikację PED (Dyrektywa Ciśnieniowa) zatwierdzoną przez jednostkę certyfikującą DNV.

Ochrona przed korozją galwaniczną: Kołki produkowane są z tożsamych materiałów co rury wymiennika – od stali węglowych i nierdzewnych (316L, 16Mo3), przez Monel, aż po Tytan. Zapobiega to powstawaniu ogniw korozyjnych na styku różnych metali.

Jak wygląda procedura prawidłowego montażu?

Bezpieczeństwo systemu opiera się na powtarzalności i eliminacji błędu ludzkiego. Prawidłowa procedura, rekomendowana przez specjalistów z Aconexim, składa się z trzech prostych kroków:

Czyszczenie rury: Wewnętrzna powierzchnia rury zostaje oczyszczona ze zgorzeliny i osadów za pomocą dedykowanych szczotek szczotkowych.

Kalibracja: Za pomocą specjalnego sprawdzianu (kalibratora) mierzy się rzeczywistą, wewnętrzną średnicę rury z uwzględnieniem jej zużycia korozyjnego. Pozwala to na bezbłędny dobór idealnego rozmiaru kołka.

Instalacja hydrauliczna: Kołek zostaje umieszczony na lancy zrywaka hydraulicznego, wprowadzony do rury i zaciśnięty w dnie sitowym. Proces kończy się automatycznym urwaniem trzpienia montażowego przy osiągnięciu optymalnej, fabrycznie zaprogramowanej siły docisku.

Podsumowanie: Inwestycja, która redukuje koszty TCO

W nowoczesnym przemyśle liczy się całkowity koszt posiadania i eksploatacji zasobów (TCO). Choć jednostkowy koszt zaawansowanej technologii mechanicznej jest wyższy niż cena zwykłego, stalowego stożka, to eliminacja ryzyka uszkodzenia drogiego dna sitowego oraz skrócenie czasu przestoju instalacji sprawiają, że system IPCO Plug zwraca się już przy pierwszej awarii.

Dla przedsiębiorstw poszukujących sprawdzonych rozwiązań w tym zakresie, oferta Aconexim stanowi gwarancję dostępu do oryginalnych komponentów, profesjonalnego doradztwa materiałowego oraz niezawodnych narzędzi montażowych.
